緊急地震速報
1.BLACK なまず本体のボタン操作による
→ 放送機器と接続する最もシンプルな方法です
緊急地震速報
「BLACK なまず」の外部接続端子については、コチラ
無線やネットワークを利用した運用・活用例
地震が到達すると、揺れが始まり、徐々に激しくなり、最大の揺れとなり、その後、徐々に揺れが収まってきます。
揺れている時間は、地震の特徴や規模などにより異なりますが、3分以上揺れ続けていることもあります。
揺れている間は、身の安全を確保することが最も需要なことで、避難することではありません。
したがって、揺れている間は「身の安全を確保するアナウンス」を流し続けることが重要で、激しい揺れが継続しているのに
放送が終了したり、すでに揺れが収まっているのにまだ放送を続けたりすることは、新たなる2次災害を発生する原因となります。

その後、揺れが収まったら放送内容を変更し、緊急対応の指示や避難誘導のアナウンスを放送することができます。

揺れている間はもちろんのこと、揺れが収まった後でも、大きな揺れに対しての驚き・恐怖・不安などでなかなか正常な判断を維持
することが難しくなり、次なる行動の判断を誤ることもあります。
そのためには、揺れが収まったら、即座に安全確保のための指示・避難誘導のアナウンスを自動で放送し、次にすべき行動を指示
することで2次災害を抑えることができます。

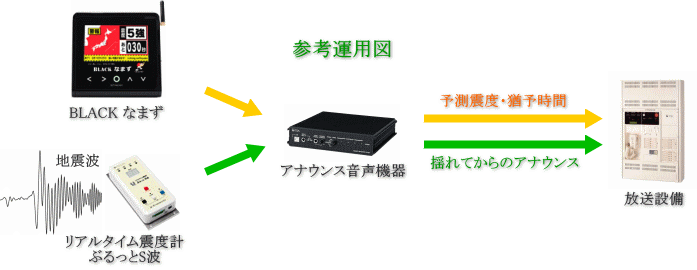

オプションであるリアルタイム震度計ぶるっとS波」を利用すれば、揺れている間は「身の安全を確保するアナウンス」を流し続け、
揺れが収まったら放送内容を変更し、緊急対応の指示や避難誘導のアナウンスを放送することができます。
「BLACK なまず」には音声自動切替機能が内臓されているので、通常は、チャイム、音楽、館内アナウンスなどが放送さ
れますが、「BLACK なまず」が緊急地震速報を受信すると、通常放送を遮断し即座に地震警報を放送します。
3.気象庁の訓練報を利用する
デジタルもぐらと連動
接点信号
BLACK なまず
回転灯や電光表示板
BLACK なまず
♪NHKチャイム音♪
地震 震度6弱 25秒後
10、9、、、、4、3、2、1
接点信号
BLACK なまず 運用・活用例
BLACK なまず 訓練・試験放送
タイガーCALLと連動 サイネージ・クライアントPCへ警報割込み
高機能P波センサーと連動
「BLACK なまず」の外部接続端子については、コチラ
気象庁は年に1度だけ、11月5日頃 「津波防災の日」 に緊急地震速報の訓練報の配信を行っていますので、
これを利用して防災訓練・試験放送を行います。 (無料)
ただし、毎年、実施が確約されているものではないのでご注意下さい。
詳しくは、以下を参照して下さい。
気象庁 訓練報を利用して防災訓練・試験放送を行う(準備中)
高機能P波センサー
既存の機器と連動
BLACK なまず本体操作で、防災訓練・試験放送を行います。
お客様の任意の時間で、いつでも、何度でも行うことができます。 (無料)
ただし、本体に設定されている震度と猶予時間でしか発報できません。
詳しくは、以下を参照して下さい。
本体操作を利用して防災訓練・試験放送を行う(準備中)
緊急地震速報
BLACK なまず
♪NHKチャイム音♪
地震 震度6弱 25秒後
10、9、、、、4、3、2、1
放送機器
緊急地震速報
インターネット
緊急地震速報
インターネット
♪REIC音♪
地震発生、直下地震!
直下ドラゴンの外部接続端子については、コチラ
通常は、「BLACK なまず」が緊急地震速報をインターネット経由で受取りますが、大規模災害によるインターネット回線の
断線時には、自動で「デジタルもぐら」がFM電波経由で緊急地震速報を受信して、警報を通知します。
津波警報、ミサイル発射など自治体からの避難指示(勧告)などが発令された場合にも、「デジタルもぐら」から情報を通知。
さらなる安全・安心を追及した究極の地震防災システムです。
緊急地震速報
インターネット
BLACK なまず

注意点

 ・テスト配信により、接続されている各種機器が非常動作(又は非常停止)します。

 ・接続されているスピーカーから音が出ます。関係部署さまへの事前通知をお願いします。

 ・子機をお買い上げのお客様は、子機からも音声が出ますので、ご確認をお願いします。

 ・屋外スピーカーからも音声が出ます。近隣住民さまへのご配慮をお願いします。

♪NHKチャイム音♪
地震 震度6弱 25秒後
10、9、、、4、3、2、1
接点信号
回転灯や電光表示板
回転灯や電光表示板
→ インターネット回線が不通になっても、FMラジオから緊急地震速報を受信します。
→ チャイムなどの音声は通常通り、スーパーなまずの音声は最優先されます
放送機器
直下ドラゴン
緊急地震速報
BLACK なまず
接点信号
運用・活用例・訓練

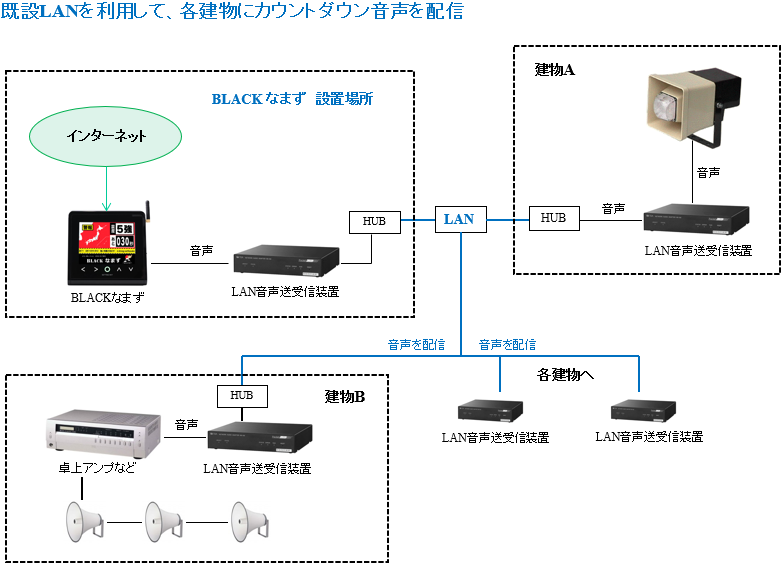

既存のネットワーク(LAN)を利用して、離れた建物や場所にBLACK なまずの緊急地震速報を音声配信します。
予測震度、予測猶予時間、カウントダウン音声をネットワーク経由で配信しますが、LAN音声送受信装置を利用すれば
接点の送信もできるので、離れた建物の放送設備を自動で起動し一斉放送をすることも可能です。
音声を配信するので、受信に多少の遅延を伴います。
ランニング費用は、BLACK なまずの設置場所の1台分だけでご利用になれます。
緊急地震速報
放送機器
緊急地震速報

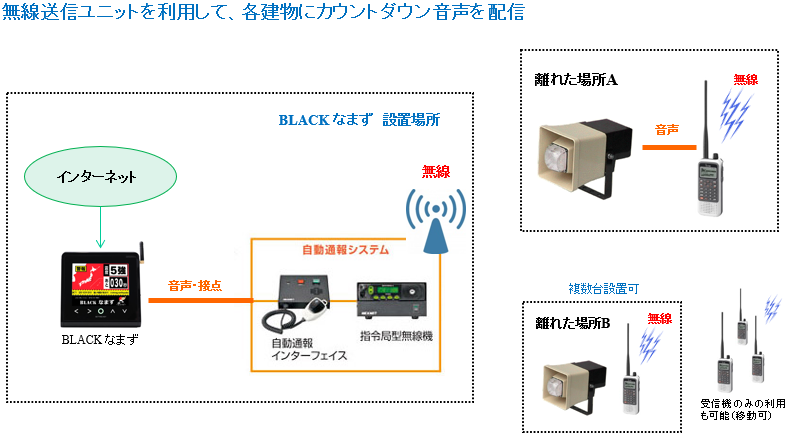

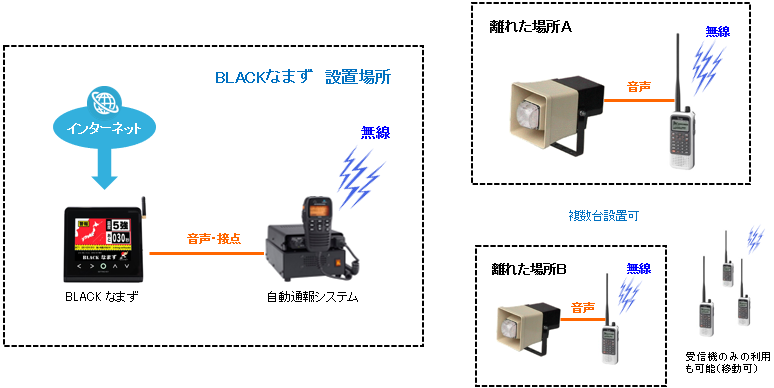

無線を利用して、離れた建物や場所にBLACK なまずの緊急地震速報を音声配信します。
送信機設置場所から半径1km程度は受信可能ですが、あくまでも有線でなく無線を使った配信方法ですので、天候不良や
その他ノイズの影響など、場合によっては受信できない可能性もあります。
既設LANを利用して音声配信するよりは、高速に配信ができます。
ランニング費用は、BLACK なまずの設置場所の1台分だけでご利用になれます。

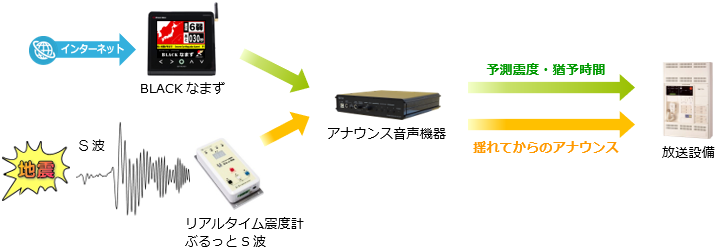

地震発生時、最初にBLACK なまずが緊急地震速報の警報アナウンス、予測震度・地震到来までの猶予時間を放送します。
その後地震が近づき、リアルタイム震度計「ぶるっとS波」が地震波を観測し、揺れ始めたら、「身の安全を確保するアナウンス」を
行い、揺れが収まったら、緊急対応の指示や避難誘導などのアナウンスを放送します。

アナウンス例
1.緊急地震速報を受信 (BLACK なまず)
 「緊急地震速報  震度5強 35秒後」
 「緊急地震速報  震度5強 30秒後」
 、、、、20秒後、、、、10秒、、、、、3、2、1、0

2.揺れ始めたら (ぶるっとS波)
 「上からの落下物に注意し、揺れが収まるまで、身の安全を確保して下さい」
 「上からの落下物に注意し、揺れが収まるまで、身の安全を確保して下さい」
  ・・・・・揺れが収まるまで、繰り返す

3.揺れが収まったら (ぶるっとS波)
 「揺れが収まりました。 余震に注意し、状況に応じて緊急対応、避難を開始して下さい」
 「揺れが収まりました。 余震に注意し、状況に応じて緊急対応、避難を開始して下さい」
  ・・・・・任意の時間まで、繰り返す
※リアルタイム震度計 ぶるっとS波 の詳細はコチラ
→ 直下ドラゴンとスーパーなまず 早い緊急地震速報を報知、誤報も排除
揺れている間 揺れが収まってから 別々のアナウンスを放送 オプション

BLACK なまず を利用して、防災訓練及び試験放送をすることができます。
地震の揺れが到着するまでのわずかな時間を有効に活用し、少しでも災害を減らすためには、継続的な訓練がとても
重要こととなります。
また、試験放送をすることで、BLACK なまずと放送設備との連動確認や、その他外部機器(自動ドア・エレベーター)
などとの連動確認を行うことが出来ます。

放送設備と単独連動
「BLACK なまず」の外部接続端子については、コチラ

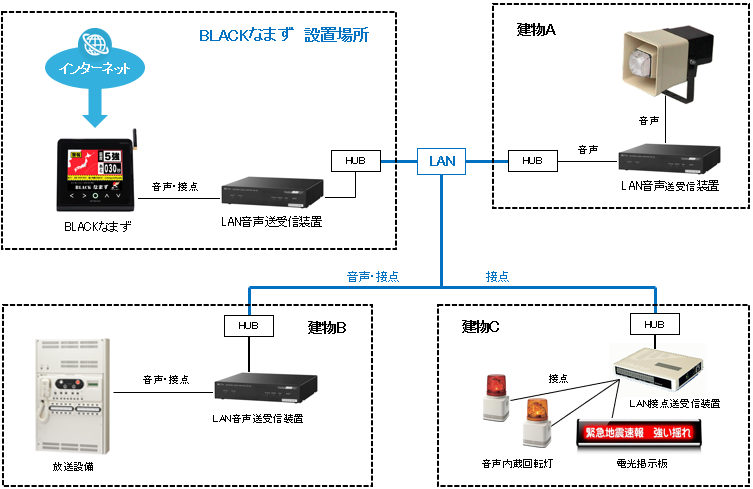

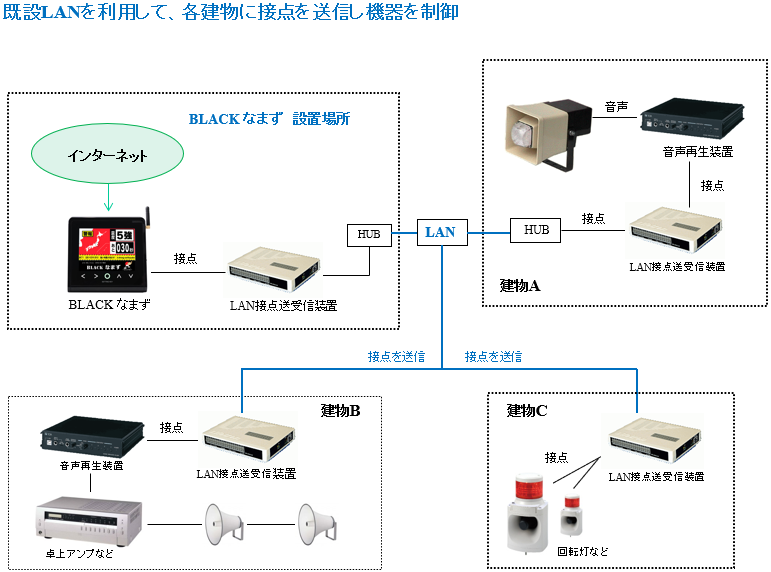

既存のネットワーク(LAN)を利用して、離れた建物や場所にBLACK なまずの接点を送信します。
音声再生装置を接点により起動させ、オリジナルの警報音声を一斉放送したり、パトライトなどの制御も可能です。
BLACK なまずの音声は送信されないので予測震度・猶予時間などは告知されません。
接点により起動する機器であれば、どのようなものでも制御ができ、接点情報は瞬時に送信されます。
ランニング費用は、BLACK なまずの設置場所の1台分だけでご利用になれます。
→ 高機能P波センサー3か所の判定により緊急地震速報の誤報を完璧に排除
直下ドラゴンと連動

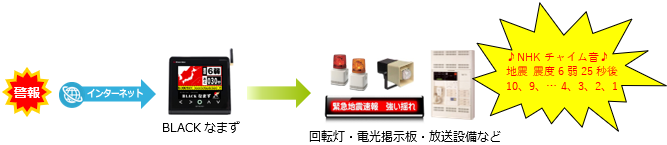

「BLACK なまず」が緊急地震速報を受信すると、即座に館内放送で地震警報が放送されると同時に、回転灯や電光掲示板
などによっても警報を通知することが出来ます。
デジタルもぐら
FM電波
放送機器
緊急地震速報
緊急地震速報
緊急地震速報
インターネット
緊急地震速報
接点信号
回転灯や電光表示板
2.弊社へ「サーバー配信連動テスト」を依頼する
チャイム装置など
接点信号
回転灯や電光表示板
「BLACK なまず」の外部接続端子については、コチラ
BLACK なまず
緊急地震速報
防災訓練及び試験放送をする場合には、以下、3つの方法がございます。

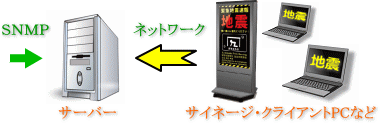

BLACK なまずが発報すると、タイガーCALLがサーバーを介して、デジタルサイネージやクライアントPCに警報をポップアップ表示
することが可能となります。
「BLACK なまず」、「デジタルもぐら」、「スパードラゴン」など、津波警報を出力することができる受信端末であれば、緊急地震速報
だけでなく、津波警報もポップアップで警告表示することが可能。
ポップアップ表示と同時に、メールでもお知らせが可能!
タイガーCALLについての詳細は、コチラから
緊急地震速報の誤報を完璧に排除するために、「高機能P波センサー」を3カ所設置し、そのP波の検知をもって緊急地震速報を
通知し、機器の制御・館内放送などを行います。
また、直下地震などに対しても、「高機能P波センサー」が大きな役割を果たします。
さらに、「デジタルもぐら」を利用することで、究極の安全・安心を追及した地震防災システムとなります。
放送機器
放送機器
通常は、「BLACK なまず」が緊急地震速報をインターネット経由で受取りますが、大規模災害によるインターネット回線の
断線時には、自動で「直下ドラゴン」が地震波を検知して警報を通知します。
また、「直下ドラゴン」による地震波検知を警報通知トリガーとして利用することで、緊急地震速報の誤報を限りなく排除し、
直下型地震への対応も可能となります。
さらに、「デジタルもぐら」を利用することで、究極の安全・安心を追及した地震防災システムとなります。
♪津波冒頭音♪
津波警報
高い場所に避難、、、
「BLACK なまず」の外部接続端子については、コチラ
インターネット
「デジタルもぐら」詳細ついては、コチラ
♪REIC音♪
地震 震度6弱 25秒後
10、9、、、、4、3、2、1
訓練報データを緊急地震速報の配信サーバーからインターネット経由で、お客様のBLACK なまずに直接、
配信することで、防災訓練・試験放送を行います。
予め、弊社にお申込みが必要となりますが、お客様のご希望の震度や猶予時間で訓練報を受信することが
できます。  (有料となります)
詳しくは、以下を参照して下さい。
弊社へ「サーバー配信連動テスト」を依頼して防災訓練・試験放送を行う(準備中)
