（親機）
（ワイヤレス子機）
オプション　端末
本 体 端 末
オプション　端末
名称 デジタルなまず　子機 ( Digital-Catfish Sound-unit )
品番 SH200-J-S
子機外形寸法 巾62mm、高さ78mm、奥行き28mm 　( 突起部除く )
重量 92g
電源電圧 AC 100V ( 50/60Hz )
定格入力 DC6V-300mA
消費電力 250mW
温湿度条件 40℃ (90%) RH以下　但し結露なきこと
通信方式 FM無線方式 ( FSK )
使用周波数 449.7125～449.8875MHz
電波到達距離 室内約30～50m、見通しの良い屋外約200m
付属品 AC-DCアダプタ ( 6V-300mA )
設置用スタンドセット
壁掛け用ブラケット
梱包化粧箱寸法 巾166mm、高さ225mm、奥行き60mm
本　体　端　末
名称 デジタルなまず ( Digital-Catfish )
品番 SH200-J
本体外形寸法 巾131mm、高さ158mm、奥行き53mm　 ( 突起部除く )
重量 371g ( 電池除く )
電源電圧 AC 100V ( 50/60Hz )
定格入力 DC12V-800mA
消費電力 1W
温湿度条件 40℃ (90%) RH以下　但し結露なきこと
緊急地震速報受信方式 IPv4インターネット常時接続環境でのTCP/IP方式
Ethernet (10Base-T/100Base-T) RJ-45 10Base-T
サーバとの通信ポート TCP-9001

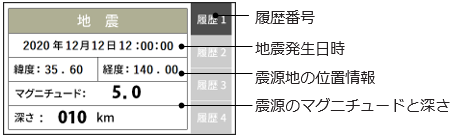

ログ表示 過去4件 ( 震源地、端末発報内容 )
テスト発報機能 震度5-19秒後　固定
発報内容変更機能 詳細表現、または　あいまい表現　選択可能
警報レベル変更機能 震度1～7の間で任意設定可能
電源ランプ Green-LED　( 正常時：点灯、通信異常時と警報時：点滅 )
ＬＣＤ部 128*64 White-LED
内蔵スピーカー出力 500mW
外部接続　IN 1ch 無電圧ループ接点入力に対応　( 外部接続機器リセット用 )
外部接続　OUT　　 2ch 無電圧ループ接点出力 ( 1ch ON持続 & 2ch 300msecON )
　外部接続端子の詳細 定格電圧：Max40V 両チャンネル瞬間 Peak1500V
定格電流：Max80mA 両チャンネル瞬間 Peak240mA
外部音声出力 RCA-MONO 800mV,-9dBm/600Ω不平衡
RS232Cポート D-Sub 9 ピン
演算プログラムのアップロード RS232C接続にて可能
制御用個別プログラムのアップロード RS232C接続にて可能
各種ポート位置 本体下部
付属品 AC-DCアダプタ ( 12V-800mA )
設置用スタンドセット
壁掛け用ブラケット
電池 ( CR123A X 2 )
LANケーブル ( 2m )
点字ラベル
キャラクターステッカー
梱包化粧箱寸法 巾312mm、高さ335mm、奥行き98mm ( 手さげ部除く )
緊急地震速報
緊急地震速報緊急地震速報
緊急地震速報
緊急地震速報
デジタルなまず　導入例　導入事例
緊急地震速報
緊急地震速報
緊急地震速報
緊急地震速報
緊急地震速報
緊急地震速報
デジタルなまずの価格　販売価格
  緊急地震速報
緊急地震速報とは
地震の発生確率
マグニチュードと震度
ゆれやすさマップ　地盤のやわらかさ
東海地震、東南海地震、南海地震
津波
地震被害
緊急地震速報
  緊急地震速報
緊急地震速報
緊急地震速報
緊急地震速報
Ｊコーポレーション
デジタルなまず　サイトマップ
　気象庁による
　緊急地震速報が
　スタートしました。

 地震警報システム
　　　
①人を、設備を守る
②テレビでお馴染み
③圧倒的利用者数
④実証実験の信頼性
⑤高機能・低価格
⑥パソコン不要
⑦外部機器制御
⑧スピーカー出力
⑨警報震度の設定
⑩インターネット接続
⑪停電時も安心
⑫コンパクト設計
⑬どこでも設置
⑭ワイヤレス子機
⑮まだまだ沢山！


緊急地震速報　デジタルなまず　地震警報　気象庁
緊急地震速報

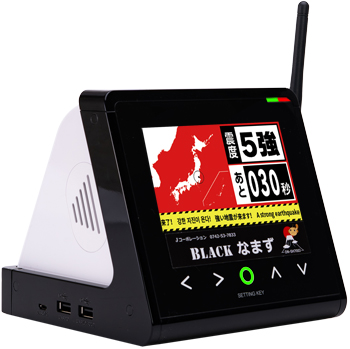

「デジタルなまず」は、写真のように大変コンパクトで、設置場所を選びません。
デザイン的にも周りの環境に違和感なく設置出来ますし、壁掛け設置も出来ます。
子機はワイヤレスなので何処に置くことも出来ますし、複数台設置することも可能です。
　　　　　☆パソコン不要、信頼性、だから圧倒的ユーザー数！

このページのＴＯＰへ
子機　各部の名称と機能

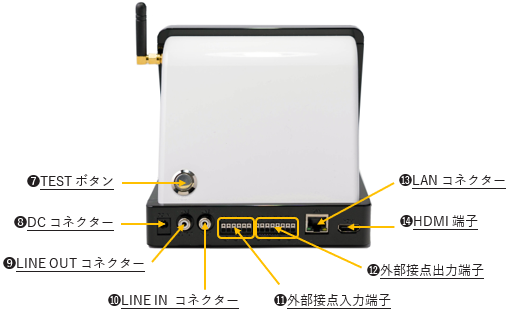

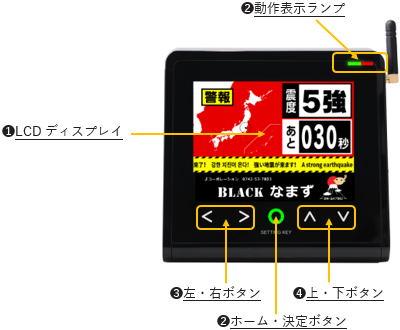

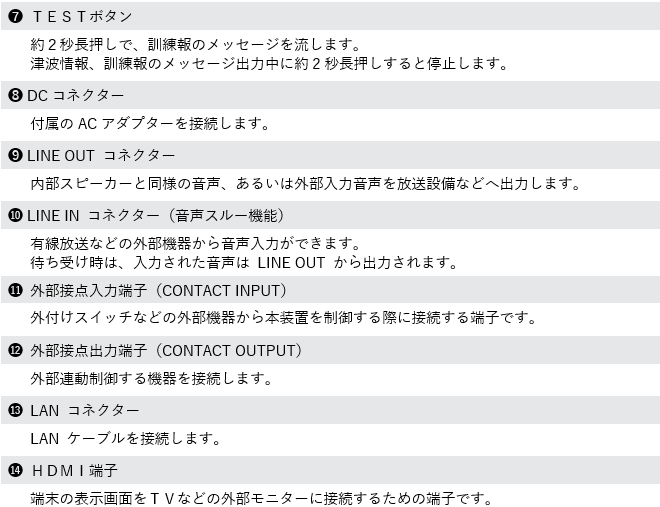

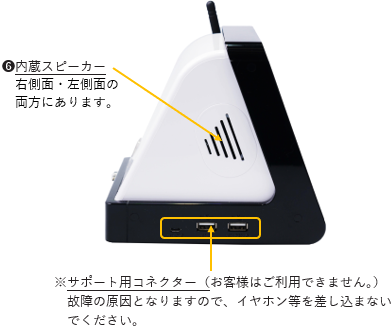

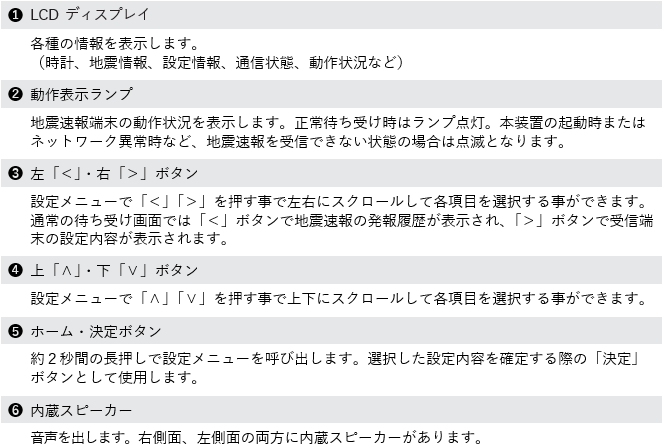

親機　各部の名称と機能
親機　各部の名称と機能
子機　各部の名称と機能
緊急地震速報

デジタルなまずの基本仕様　オプション

デジタルなまず オプション　

お問合せ窓口
Copyright(C) 2007   J corporation, All rihgts reserved.
緊急地震速報　デジタルなまず　お問合せは、
緊急地震速報　デジタルなまず　地震警報
子機拡声ユニット(防滴仕様） 音声を105ｄｂ以上に拡声し、フラッシュライトで視覚的にも警告
子機拡声防水ユニット（防滴仕様） 子機拡声ユニットの専用子機を防水ボックスに収納
子機拡声ユニット（室内仕様） 室内用の拡声ユニット
子機中継ユニット 警報音声を無線で５００ｍまで伝達　
中継ユニット専用スピーカー 無線中継ユニットのスピーカーで、接点信号により機器制御も可能
電源ON/OFF制御ユニット 地震が来る前に、自動でAC電源をON、OFFすることが可能
メール配信ユニット 「デジタルなまず」が警報を出すと、メールを自動で配信します
耐震キット ｢デジタルなまず」の転倒防止、配線スペース確保
｢緊急地震速報受信｣スタンド 「緊急地震速報　受信施設」であることの表示用
｢緊急地震速報｣広報/周知ﾎﾟｽﾀｰ 「緊急地震速報　受信施設」であることの広報用　Ａ２大型ポスター

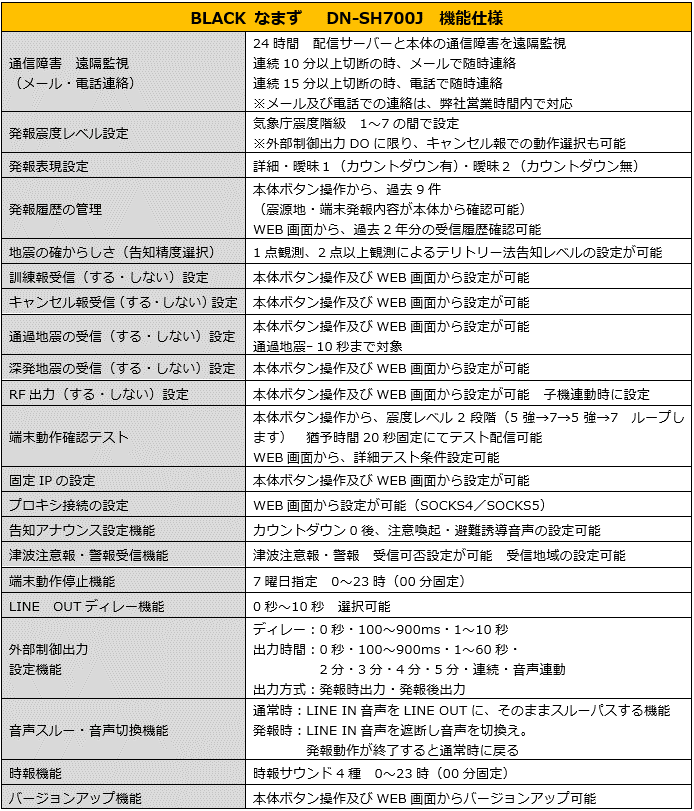

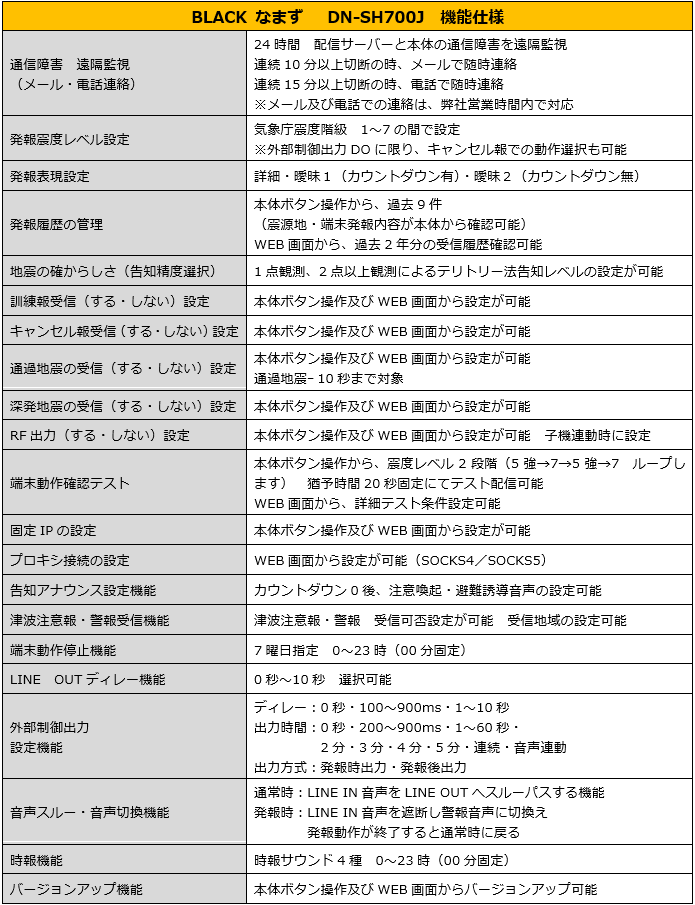

デジタルなまず　基本仕様
｢デジタルなまず｣ オプション
オプションの価格は、ここから
オプションの価格は、ここから
子機拡声ユニット
電源ON/OFF制御ユニット
子機中継ユニット
メール配信ユニット
広報用Ａ２ポスター
耐震キット
電源ON/OFF制御ユニット
メール配信ユニット
子機中継ユニット
子機拡声ユニット
FM無線
子機拡声ユニットをお使いのお客様のご紹介
｢デジタルなまず｣ オプション
｢デジタルなまず｣ オプション
地震発生
地震発生
地震が来る前に自動で電源をON、OFFすることが出来ます
工場など、「デジタルなまず」の音声では
聞き取れない場所に最適です。
スピーカー及び送信機は複数台設置可能
緊急地震速報
｢デジタルなまず｣ オプション
｢デジタルなまず｣ オプション
大地震時、電話回線がパンクする前に、
安否確認や電話回線確保として活用
緊急地震速報を受信すると、自動でメールを配信します。
最大５００ｍまで子機の音声を無線で送れます。
離れた場所で接点信号を利用し機器制御ができます。
広報用ポスター
｢デジタルなまず｣ オプション
｢デジタルなまず｣ オプション
耐震キット
「緊急地震速報の受信施設であると」をお客様や職員などへ
周知広報するための大型ポスターやパネル
大地震時、「デジタルなまず」の転倒を防止
外部出力配線スペースの確保、接続不良を防止
子機防水ボックス
耐震マットの威力をご覧下さい！
耐震キット　検証ビデオ
